本套圖紙有施工圖53張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），包郵，無電子版

建筑面積：首層236.84平米，二層193.36平米，閣樓層74.20平方米，總建筑面積504.40平方米，磚混結構；

本套圖紙包括：一層平面圖、二層平面圖、層面層平面圖、南立面圖、北立面圖、東立面圖、西立面圖、剖面圖、門窗表、節點圖、效果圖；基礎布置圖、基礎詳圖、一層結構鋼筋圖、二層結構鋼筋圖、屋面層結構鋼筋圖、樓梯結構詳圖、節點配筋圖；給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、廚衛給排水詳圖、給排水系統圖、電氣設計說明、電氣設備材料表、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、配電系統圖、弱電系統圖、配電干線系統圖、屋頂防雷平面圖、接地平面圖、等電位聯結做法。

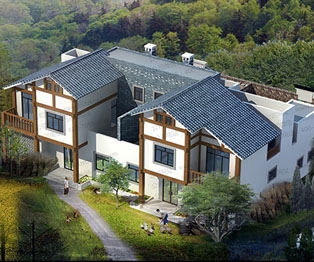

效果圖與部分CAD施工圖展示：

一層平面圖：

二層平面圖：

溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！

如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
