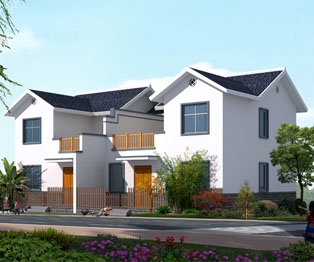

![[永云別墅]AT105經典中式傳統風格農村二層雙拼別墅15m×9m](http://www.juxin18.cn/images/goods/20150930/41da2e74832f8ecf.jpg)
本套圖紙有施工圖23張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，可貨到付款
設計名稱及編號：傳統二層雙拼農村聯排房屋設計圖紙15×9#1842
建筑占地面積：15米×9米；
建筑層數：二層（總建筑面積118.3平方米，建筑基底面積69.9平方米，一層建筑面積69.9平方米，二層建筑面積48.4平方米）；
建筑高度:8.3米（含屋頂）；屋頂形式：坡屋頂；
設計功能：一層：客廳、臥室、衛生間、臥室、廚房、餐廳、樓梯；二層：曬臺、儲物間、臥室、臥室、衛生間、樓梯；
圖紙目錄：
房屋設計效果圖、門窗表、門窗設計說明、一層平面圖、二層平面圖、屋頂平面圖、1-7立面圖、7-1立面圖、A-D立面圖、1-1剖面圖、衛生間和廚房平面詳圖、節點詳圖、樓梯詳圖、門窗大樣圖、二層梁配筋圖、二層板配筋圖、屋面梁配筋圖、屋面板配筋圖、基礎平面圖、樓梯配筋圖、二層給排水平面圖、屋頂層排水平面圖、一層給排水平面圖、配電系統圖、一層電氣平面圖、二層電氣平面圖、基礎接地平面圖、屋頂防雷平面圖；
設計功能：請參照平面戶型圖。
效果圖與部分CAD施工圖展示：
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 二層 |
|---|---|
| 結構形式 | 磚混結構 |
| 開間尺寸 | 15.00米 |
| 進深尺寸 | 9.00米 |
| 占地面積 | 135㎡ |
| 建筑面積 | 190㎡ |
| 建筑風格 | 中式風格 |
| 估算造價 | 約30萬 |
